Diagrama de cuerpo libre

Aprender a hacer un diagrama de cuerpo libre es indispensable para la solución de problemas complejos.

Un diagrama de cuerpo libre es una representación de las fuerzas que afectan un cuerpo, pero simplificado al máximo, vea el siguiente ejemplo:

En el caso de este esquiador, construya el diagrama de cuerpo libre:

Ok, para construirlo lo vamos simplificando de modo que le quitamos todos los accesorios, observe las siguientes dos imágenes y compare las diferencias, el diagrama de cuerpo libre es el de la derecha:

Esta es la simplificación de la situación, pero aún no es el diagrama Este si es el diagrama de cuerpo libre. ¿puede ver las diferencias?

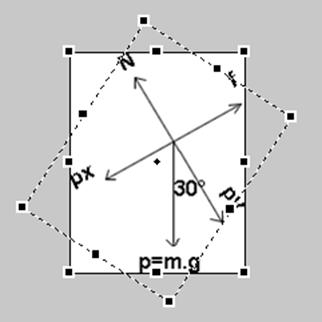

Ya aquí tenemos el diagrama de cuerpo libre, pero le recomiendo que lo rotes a la derecha para ajustarlo con el eje de coordenadas cartesiano y puedas trabajar con más comodidad.

Ahora tenemos el mismo diagrama, pero rotado y podemos trabajar con más comodidad.

Eso es básicamente lo que debes conocer de los diagramas de cuerpo libre, son simplificaciones de la situación.
